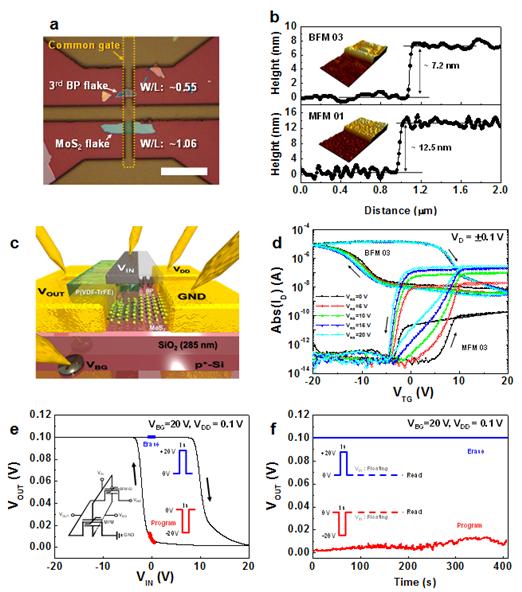

2차원 흑린 원자막 메모리 소자 제작 성공, 차세대 2차원 반도체 소자 연구 박차 - 2차원 흑린 원자막과 강유전성 고분자 물질을 이용한 메모리소자 개발 - 세계 최초의 2차원 흑린 원자막 기반 메모리 소자 실리콘을 대체하는 새로운 차세대 반도체 소재로써 전 세계적으로 2차원 원자막 재료에 대한 관심이 높아지고 있다. 대형 가전제품의 폭발적인 수요 증대와 더불어 보다 값싸고 양질의 반도체 소재를 찾기 때문이다. 반도체로써 현재까지 발견된 2차원 원자막 소재 중에서 가장 큰 관심을 받고 있는 소재가 바로 인의 동소체 중의 하나인 흑린이다. 흑린은 상온에서 다른 원자막 소재에 대비 10배 이상의 빠른 전하 이동도를 보이며, 단일 원소로 구성되어 대면적 공정이 가능한 꿈의 소재이다. 한국과학기술연구원(KIST, 원장 이병권) 황도경/최원국 박사 연구팀과 연세대학교 물리학과 임성일 교수 연구팀은(이하 연구팀) 흑린 원자막 (Black Phosphorus)와 강유전성 고분자 물질[P(VDF-TrFE)]을 반도체 채널 및 유전층으로 사용하여 안정적인 비휘발성 메모리 소자를 제작하는데 성공하였으며 이러한 메모리 특성을 전압 신호 (Digital signal)로 직접 읽을 수 있는 신개념의 메모리 소자 개발에 성공하였다. 2차원 흑린 원자막 소재는 가장 최근에 발견된 새로운 반도체 소재로써 0.3-2.0 eV의 밴드갭을 가지고 있어서 밴드갭이 없는 그래핀 원자막의 반도체 특성의 한계를 뛰어 넘는 차세대 반도체 물질이다. 상온에서 수천의 전하이동도를 가지지만 공기 중의 산소 및 수분과 빠르게 반응하여 흑린 원자막의 산화 및 붕괴를 일으키는 문제가 있다. 연구팀은 강유전성 고분자 물질을 유전체 및 흑린 보호층으로 동시에 사용함으로써 흑린 원자막의 산화를 막고 보다 안정적인 메모리 소자를 구현할 수 있었다. 아날로그 신호인 전류 구동 소자는 메모리 컴퓨팅 기반의 구동 소자에서 완전한 형태의 메모리 소자로 동작하지 못하는 문제를 가진다. 연구진은 2차원 원자막 메모리 소자의 완전한 메모리 소자 구현을 위해 흑린 기반의 비휘발성 메모리소자에 외부 저항을 연결하는 인버터 형태의 소자를 제작하였으며, 보다 발전된 형태인 n형 반도체 (MoS2, 이황화 몰리브덴)와 p형 반도체 (흑린)로 구성된 CMOS？ (Complementary Metal Oxide Semiconductor) 구조의 강유전성 인버터 소자를 제작함으로써 세계 최초의 강유전성 CMOS 인버터 메모리 소자를 구현하는데 성공하였다. ？ . CMOS : n형 트랜지스터와 p형 트랜지스터로 이루어진 인버터 논리회로 가장 기본 적인 반도체 단위 응용소자이다. 이황화물리브덴/흑린 강유전성 CMOS 인버터 메모리소자는 전압 구동의 완전한 메모리 소자로써 우수한 메모리 특성을 보여주며 약 98%의 메모리 저장 효율을 가지는 신 개념의 메모리 소자이다. 최원국 박사는　“흑린 (BP)이 가지는 높은 전하이동도와 대면적화 공정의 가능성을 고려해 볼 때, 현재 반도체 산업에서 가장 많이 사용되고 있는 실리콘 소재를 대체 할 수 있는 꿈의 소재로 판단되며, 이 연구는 2차원 원자막 소재 기반의 복합 논리회로 및 반도체 응용소자로의 응용 가능성에 대한 의구심을 해소시켜 주는 중요한 결과이다” 라고 밝혔다. 본 연구는 KIST의 기관고유 미래원천연구사업, 산업통상자원부 제조기반산업핵심기술개발사업 및 미래창조과학부 중견연구자 도약 사업의 지원으로 수행되었으며, 10월 27일(화) (Off-Line 출판)자 ACS Nano에 온라인 게재되었다. (논문명) “Nonvolatile Ferroelectric Memory Circuit Using Black Phosphorus Nanosheet-Based Field-Effect Transistors with P(VDF-TrFE) Polymer” (DOI: 10.1021/acsnano.5b04592) - (공동 제1저자) 한국과학기술연구원 이영택 박사 - (공동 제1저자) 연세대학교 물리학과 권혁재 박사과정 - (공동교신저자) 한국과학기술연구원 황도경 박사 - (공동교신저자) 한국과학기술연구원 최원국 박사 - (공동교신저자) 연세대학교 물리학과 임성일 교수 <그림자료> <그림> 이황화몰리브덴(n형) 및 흑린(p형)으로 구성된 강유전성 CMOS 인버터 메모리 소자. (a) 광학 현미경 이미지 (b) 사용된 원자막의 두께 분석 (c) 완성된 강유전성 CMOS 메모리 소자의 모식도 (d) 각 n형 및 p형 메모리 소자의 전류 구동 특성 (e) 강유전성 CMOS 인버터 메모리 소자의 전압 구동 메모리 특성 (f) 강유전성 CMOS 인버터 메모리 소자의 전압 구동 메모리 유지 특성

나노구조의 금 박막으로 고효율 연료전지 촉매 개발 - 나노구조화된 금 박막에 금속산화물 입자를 입혀 연료전지의 수소산화반응 효율을 높이고 반응기작을 규명, 국제저널 표지논문으로 선정 - 공정단순화 및 고효율 촉매재료 개발로 저비용 고효율 연료전지 개발 더욱 앞당겨 금은 매우 안정된 성질을 가지고 있지만, 크기가 작아져 나노미터 (nm)가 되면 여러 화학반응에 대해 매우 높은 활성을 띄어 다른 촉매보다 반응이 커지는 놀라운 성질을 나타낸다. 국내 연구진이 금 나노입자와 비슷한 촉매활성을 보이면서도 지지체나 전극에 고정시키는 추가 공정이 필요없는 나노구조의 금 박막을 개발했다. 이 재료는 기존 백금촉매와는 다르게 일산화탄소 흡착에 의한 성능저하 문제가 발생하지 않아, 저비용 고효율 연료전지 개발을 앞당길 수 있을 전망이다. 한국과학기술연구원(KIST, 원장 이병권)은 물질구조제어연구센터의 김상훈 박사와 기초과학연구원(IBS) 나노물질 및 화학반응 연구단 그룹리더 박정영 교수 연구진(KAIST EEWS 대학원 교수)이 “연료전지 기본반응인 수소 산화 반응을 위해 나노구조화한 금 박막에 금속산화물 입자를 입혀 촉매 반응효율을 향상시키는 원리를 규명하였다”고 밝혔다. 금 나노입자는 활성이 높아 촉매에 사용되면 촉매 효율을 높일 수 있다고 알려져있다. 일반적인 촉매를 사용하는 경우 일산화탄소의 산화반응은 최소한 100oC를 넘어야 일어나는데 비해, 1~3 nm 정도의 금 입자는 같은 반응을 영하온도에서도 가능하게 할 정도로 활성이 높다. 그러나 이러한 금 나노촉매를 촉매나 전극으로 사용하기 위해서는 전기가 흐르는 몸체에 금 나노를 고정해야한다. 또한 금 입자를 고정을 시키더라도 반응 중에 입자들이 유실되기 쉬워, 안정성과 재현성이 낮아 사용하기 어려웠다. 연구팀은 100 nm 정도 두께의 얇은 막으로 나노구조화 된 금 박막을 개발했다. 나노 금 박막은 박막의 한쪽 끝을 장치에 연결시키면 바로 전극으로 사용할 수 있기 때문에 전극이나 촉매가 필요한 장치에 바로 쓸 수 있다. 또한, 기존 연료전지의 백금촉매에는 일산화탄소의 흡착이 매우 강해 흡착한 일산화탄소가 표면을 덮어버려 촉매성능이 급격히 낮아지는 일산화탄소 피독 문제가 있었다. 금은 이러한 문제를 가지고 있지 않아 연료전지용 수소산화반응 촉매로서의 장점이 있는데, 금 박막 자체의 촉매 성능이 그리 높지 않은 것이 문제였다. 연구진은 이 문제를 해결하기 위해 금속산화물인 이산화티타늄 입자를 금 박막에 뿌렸다. 그 결과 이산화티타늄입자가 금 박막과 만나는 경계면에서 촉매활성이 최대 5배 높아졌다. 복잡한 나노 금 박막 구조의 촉매 활성이 나타나는 원리를 규명하기 위해, 연구팀은 나노구조화된 금 박막에 나노크기의 이산화티타늄(TiO2) 나노입자를 분산시켜 이산화티타늄이 금 박막과 접하는 경계면을 활성점으로 사용한다는 가설을 세웠다. 이 촉매 재료를 수소산화반응에 적용시켰을 때, 반응에 대한 촉매효율이 이산화티타늄을 분산하지 않았을 때 보다 최고 5배정도 높아지는 것을 발견하였다. 한편, 반응효율은 이산화티타늄이 너무 많이 분산되면 오히려 낮아졌는데, 이는 분산된 이산화티타늄이 금 박막 표면을 과다하게 덮어버려 활성점으로 작용하는 이산화티타늄와 금 경계면이 오히려 줄어들었기 때문이다. 이를 통해 연구팀은 이산화티타늄과 금 경계면이 수소산화반응에 대한 활성점으로 작용한다는 것을 밝혔다. KIST 김상훈 박사와 IBS의 박정영 교수는 “현재 촉매로 쓰이는 백금의 가격이 연료전지 가격에 미치는 영향이 매우 크다”며 “본 연구로 백금 촉매를 대체할 수 있는 물질로 금의 가능성을 발견했고, 복잡한 구조의 금 박막재료가 수소산화 반응에 어떻게 촉매로 작용하는지 원리를 밝혀 고효율의 연료전지를 개발하는데 기여할 것으로 기대된다”고 밝혔다. 본 연구는 KIST 기관고유과제와 IBS 내부과제의 지원으로 수행되었으며, 연구결과는 Chemical Communications 지에 5월11일자 온라인판에 표지논문(inside back cover)으로 게재되었다. * (논문명) Tailoring Metal-oxide Interfaces of Inverse Catalysts of TiO2/Nanoporous Au under Hydrogen Oxidation - (제1저자) (한국과학기술원) Kamran Qadir 박사과정생 - (공동교신저자) 한국과학기술연구원 김상훈 박사, 기초과학연구단 박정영 교수 <그림자료> Inside 표지그림: 나노구조화된 금박막에 TiO2 입자(분홍색)가 분산되어 있고, 그 표면에서 수소분자(파란색)가 산소분자(빨간색)와 반응해 물분자 (왼쪽 상단)로 산화되는 과정을 그린 개념도 <그림 1>다공도에 따른 나노구조화된 금박막 이미지들 <그림2> 금박막표면에 분산된 TiO2 입자들에 대한 투과전자현미경 사진 <그림3> (왼쪽) 일단 TiO2가 분산되면 분산하지 않았을 때 보다(검은색) 효율이 모두 높았고, 분산된 TTIP (TiO2의 전구체)의 양에 따라 달라지는 수소산화반응의 활성도가 달라졌는데, 중간값인 TTIP 0.5 % 일 때가 가장 효율이 높았다. (오른쪽）각각의 경우 대해 계산된 반응활성에너지. TTIP 0.5 % 일 때가 가장 낮다.

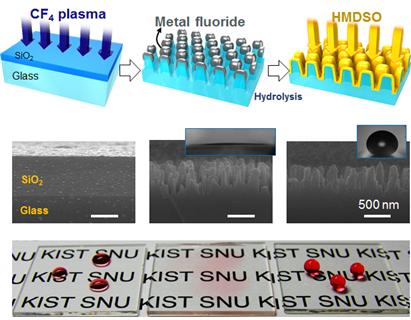

자연현상 나노돌기 표면을 활용 쉽고 친환경적으로 기능성 유리 제작 - 기존 공정보다 효율성을 높인 친환경 초발수 저반사, 투명 유리 제조 기술 - 스마트 폰, 자동차 유리, 카메라 렌즈 등 다양한 유리제품의 표면에 반사 방지, 김서림 방지 등 기능 추가 - 구면 카메라 렌즈, 곡면 TV, 곡면 모바일 기기 등 곡면 유리에 기능성부여 가능 유리에 나노돌기를 간단하고 친환경적으로 만들어 기능성 유리를 제작하는 방법이 국내 연구진에의해 개발되었다. 자연의 연꽃잎이나 나방 눈의 나노돌기를 기능성 유리에 적용하는 것인데, 수분을 튕겨내거나 어두운 곳에서 시각을 확보해주는 김서림 방지 유리나 안경, 후방 카메라 등 다양한 기능성 유리에 응용이 가능할 전망이다. 한국과학기술연구원(KIST, 원장 이병권) 계산과학연구센터 문명운 박사 연구팀은 유리에 나노돌기 형상을 쉽고 간단한 방법으로 제조할 수 있는 기술을 개발하였으며 이를 김서림 방지나 초발수 특성을 가지는 안경, 자동차용 백미러나 후방카메라 같은 곳에 적용했다고 밝혔다. 자연에 존재하는 연꽃잎이나 소금쟁이의 발, 건조한 사막에서 물을 포집하여 수분을 섭취하는 나미브 비틀, 어두운 밤에 적은 빛으로 사물을 구별 할 수 있는 저반사 표면의 나방 눈 등의 공통점은 표면에 나노 돌기들이 존재한다는 것이다. 이런 나노돌기 표면을 활용하면 김이 서리지 않는 안경이나 물이 묻지 않는 렌즈 등의 유리를 만들 수 있다. 또한 강한 안개나 어두운 곳에서도 앞이 잘 보이는 자동차 유리도 제작이 가능하다. 자동차용 백미러에 나노돌기를 만들면 비오는 날에 거울을 닦을 필요가 없고 야간 운전시 헤드라이트 반사불빛에도 시야 확보가 가능하다. 나노돌기를 유리 표면에 제작하기 위해 다양한 방법들을 사용하였는데 공정이 복잡하거나 내구성이 낮거나, 유해한 물질을 사용하는 등의 단점이 있었다. 유리의 모양을 만들고 강도를 향상시키기 위해 첨가하는 알칼리 금속들이 나노돌기가 형성되는 것을 방해하기 때문이다. 연구팀은 유리 위에 투명한 막(SiO2)을 미리 코팅하여 플라즈마로 표면을 부식시키는 공정 도중에 투명 막 위에 나노 점들이 자가 배열되도록 유도하였고, 이렇게 배열된 점들이 기존 표면과의 부식속도 차이를 유발하여 유리 표면에 나노구조를 형성하게 만들었다. 개발된 방법은 기존 마이크로 금속입자를 이용하는 유리 패턴 제작 방법 대비 공정 과정을 몇단계 줄이고, 금속입자를 환경에 유해한 강산용액을 통해서 제거해야 하는 후처리 공정을 친환경적인 수처리 공정만으로 가능하게 하였다.(그림 1) 또한 이와 같이 제조된 나노돌기들은 유리위에 첨가된 것이 아닌 유리 자체의 구조이므로 내구성이 뛰어나 오랫동안 기능성을 유지할 수 있다. 연구를 주도한 문명운 박사는 “내구성이 높은 기능성 유리를 쉽게 만들 수 있게 되었다는데 본 연구의 의의가 있다”며, “기능성 유리제품에 대한 수요가 높은 만큼 활용도가 매우 높을 것으로 보인다”고 밝혔다. 또한 “이러한 나노 돌기 제작 공정은 평면 뿐아니라 곡면 유리나 렌즈에도 적용 가능하기 때문에 비구면 렌즈나, 안경, 곡면 TV, 모바일용 등 3차원 구조의 유리에 활용할 수 있을 것이다”고 말했다. 본 연구는 KIST 미래원천 사업과 산업부 산업융합원천 과제에서 지원되었으며 연구 결과는 Scientific Reports 3월 20일자에 게재되었다. *(논문명) Extreme wettability of nanostructured glass fabricated by non-lithographic, anisotropic etching - (제 1저자) (한국과학기술연구원 계산과학연구센터, 서울대학교 재료공학부) 유의선 연구원 - (교신저자) (한국과학기술연구원 계산과학연구센터) 문명운 박사 <그림자료> <그림 1.> 나노돌기를 가진 유리의 제조방법과 그 구조- 투명박막을 코팅한 후 CF4 플라즈마로 부식공정 진행 : 금속 나노점의 자가 배열이 진행되고 부식이 동시 진행되어 나노구조가 형성되는 모습. 금속 나노점은 공정이 끝난 후 물로 쉽게 제거하여 초친수표면 제작. 그 후에 표면에너지가 낮은 DLC 박막을 코팅 해주면 초소수 성도 부여 가능하다. <그림 2.> 안경에 초발수 초친수 기능성을 부과하여 자가세척과 성에가 끼지 않는 기능성을 부가한 모습

원하는 물질을 필요한 곳에 전달하는 개폐식 ‘on- demand’나노 채널 개발 - 나노 주름을 잡아당겼다 놨다 하면서 변형할 수 있는 개폐식 나노 채널 개발 - 기능성 약물 담지 나노 캡슐 등 특정 위치에 배달할 수 있는 기능 구현 가능 나노크기의 주름을 잡아당겼다 놨다하면서 구현할 수 있는 개폐식 나노 채널 기술이 국제 연구진의 공동연구로 개발되었다. 개발된 개폐식 나노 채널은 나노 크기의 약물이나 기능성 나노 입자를 원하는 위치에 전달하고 이동시킬 수 있어 향후 약물전달 장치나 생체 센서, DNA나 단백질 정밀 분석 등에 널리 활용될 전망이다. 한국과학기술연구원(KIST, 원장 이병권) 계산과학연구센터 문명운 박사 연구팀은 나노 주름 형상을 제어하여 변형의 크기에 따라서 주름(wrinkle)과 접힘 (folding)의 구조를 자유자재로 바꿀 수 있는 기술을 개발하였으며 이를 개폐식 나노채널에 적용했다고 밝혔다. 피부와 같이 단단한 표피와 말랑한 속피 구조로 이루어진 물질을 압축하게 되면 주름이 생기게 된다. 이는 표피와 속피의 물성(물질간의 특성)의 차이와 압축에 의해 발생한 큰 변형에너지를 해소하기 위한 것으로, 여기에서 조금 더 변형을 주게 되면 만들어진 주름이 접힘(folding)상태가 된다. 이때 압축힘을 제거하게 되면 접힘 구조가 다시 주름으로 돌아가게 된다.(그림 1). 이와 같이 접힘 상태에서 주름으로 돌아가는 과정에서 주름은 열린 채널을 접힘은 닫힌 채널을 만들게 된다. 이때 표피의 두께가 수십에서 수나노미터가 되면 나노 주름과 나노 접힘 구조가 형성된다. 이러한 개폐식 나노 채널의 경우 채널의 크기를 수십나노 미터에서 수백 나노미터까지 변화시킴으로써 DNA나 단백질 같은 작은 바이오 물질을 포집 혹은 저장하거나 전달할 수 있는 분야에 응용할 수 있으며, 나노 형광 입자등을 배열하는데 중요한 수단으로 활용될 수 있는 등 기존에 접근하기 어려웠던 나노크기의 물질 전달 및 배열이 필요한 응용 분야는 매우 다양하다. (그림 2, 표지논문) 본 기술은 향후 약물전달 장치나 생체 센서, DNA나 단백질 정밀 분석 등에 활용이 높을 전망이다. 문명운 박사 연구팀은 나노 주름이 형성되는 원리와 주름-접힘 구조사이의 변형을 고려하여 나노 스케일 채널을 일렬로 배열할 수 있도록 하였으며 특히 나노 채널의 폭이 수십 나노미터에 이르는 작은 개폐식 채널을 만들 수 있는 방법을 제안하였다. 이번 연구성과는 재료분야 국제 학술지 '어드밴스드 머터리얼스 인터페이스 (Advanced Materials Interfaces)' 최근호에 게재되었으며, 뒷면 표지논문으로 선정되었다. *(논문명) Tunable Nanochannels Fabricated by Mechanical wrinkling/Folding of a Stiff Skin on a Soft Polymer - (제1저자) (한국과학기술연구원 다원물질융합연구소) So Nagashima 박사 - (공동 교신저자) (Northeastern University) Ashkan Vaziri, (한국과학기술연구원 다원물질융합연구소) 문명운 박사 <참고 그림 자료> KIST 문명운 박사 <그림 1. 주름(Wrinkle, open channel)과 접힘(fold, closed channel)을 이용한 개폐식 나노 채널 단면 SEM 이미지 (위) 나노 접힘 구조 속에 포집되어있는 금 나노입자 (노란색 화살표)> <그림 2. 뒷면 표지 이미지 (back cover image), 2015-2-16> 나노 주름과 접힘(folding)의 전이 구조를 이용하여 개폐직 나노 채널내에 나노 입자를 보관하였다가, 이를 특정 위치에 전달하여 내보낼 수 있는 스마트 나노 표면>

KIST, 흑린(黑燐) 소재기반 차세대 트랜지스터 개발 가능성 열어 - 차세대 반도체 물질인 흑린(black phosphorus)의 특성을 제어하여 고성능트랜지스터 개발 - 무기물 보호막을 적용해 안정적인 소자 특성 확보 다양한 전자 기계가 발달하면서 투명하면서도 휘어지는 성질을 가진 고성능의 반도체 개발에 대한 필요가 증가하고 있다. 그러나 현재 주로 사용되는 실리콘 소재의 반도체로는 이러한 반도체를 만들기 어려워 신소재에 대한 연구가 활발하다. 한국과학기술연구원(KIST, 원장 이병권) 계면제어연구센터 최원국 박사, 송용원 박사 연구팀이 신소재인 흑린을 이용해 안정성과 성능이 높은 트랜지스터(transistor)를 개발했다. 흑린은 공기 중에서 반응속도가 너무 높아 불안정하다는 단점 때문에 트랜지스터로 만들기에 어려움이 많았다. 연구팀은 반응을 억제하기 위해 보호막을 씌워 안정성을 확보했다. 이렇게 개발된 트랜지스터는 안정적일 뿐 아니라 성능도 뛰어나 차세대 반도체 개발에 한층 가까워졌다는 평가이다. 그래핀은 2004년 발견된 이래, 실리콘을 대체할 차세대 반도체 재료로써 각광 받아왔지만 도체인 금속 성질이 더 우세하여 반도체에 적용하기에 어려운 점이 많았다. 이러한 단점을 보완하기 위해, 이황화몰리브덴 등의 재료가 트랜지스터로써 개발되었지만, 성능부분에서 한계가 있었다. 흑린(black phosphorus)은 인(phosphorus)과 원소는 같으나 모양과 성질이 다른 동소체로 그래핀과 마찬가지로 두께가 원자 수준으로 얇으며 원자가 층 구조인 물질이다. 이런 특성으로 인해 흑린은 기존 물질을 대체할 차세대 반도체 재료로 관심이 높다. 하지만 공기 중에서의 반응속도가 너무 높아 안정적이지 못해 반도체 소자를 제작하고 구동하는데 어려움이 많았다. 연구팀은 공기 중에서 흑린이 직접적으로 반응하는 것을 억제하기 위해, 흑린에 무기물인 얇은 산화알루미늄(Al2O3) 막을 보호층으로 감쌌다. 무기물 막은 만들어지는 과정에서 열이 발생하는데 정확한 분석을 위해 열로 인한 효과와 무기물 막으로 인한 효과를 분리하여 분석했다. 연구팀은 각각의 공정에서 저주파 잡음(low-frequency noise)을 비롯한 전기적 측정 및 분석을 수행했다.(그림 3). 그 결과 열로 인한 효과와 별도로, 저주파 잡음 수준이 산화알루미늄 보호막 증착을 통해 줄어드는 것을 확인하였다.(그림 4) ※ 저주파 잡음 분석 : 반도체 소자 내에서의 전하 이동 메커니즘 및 소자의 신뢰성을 평가할 수 있는 측정 및 분석 방법. 반도체 소자가 소형화 될수록 신호 대비 저주파 잡음 비율이 높아진다는 점으로 볼 때, 저주파 잡음 특성이 낮게 나타나면 소자가 성능이 좋아지고 소형화 및 집적화에 유리하다고 볼 수 있다. 또한 추가적으로 광학현미경 사진과 라만 분석을 통해 2개월 후에도 산화알루미늄막이 보호층으로 작동하여 흑린이 공기 중에도 안정적으로 존재할 수 있다는 것을 밝혔다.(그림 5) 이는 산화알루미늄 보호층을 적용한 흑린 트랜지스터 소자가 안정적이고 효과적으로 사용될 수 있음을 보여주는 것이다. ※ 라만 분석 : 물질 고유의 분자 진동수가 존재한다는 원리를 바탕으로 재료의 특성을 파악할 수 있는 분광법. 본 연구에서는 흑린의 존재 여부를 판단하는데 이용되었다. 이와 같이 개발된 흑린 트랜지스터는 향후 디스플레이용 박막 트랜지스터, CPU, 메모리 등의 반도체산업에 활용될 가능성이 있다. 박막 트랜지스터의 경우, 현재 상용화 단계인 저온폴리실리콘, 금속산화물 등의 재료에 비해 성능이 뛰어나며, 유연성과 투명성을 갖출 수 있다는 점에서 기대가 되는 물질이다. 하지만 대량생산을 위해서는 흑린 소재를 균일하고 대면적으로 합성할 수 있는 기술의 개발이 추후 보완되어야 한다. 본 연구에서는 위와 같은 응용분야에서 흑린이 트랜지스터로써 안정적으로 동작할 수 있다는 것을 밝히고, 기본적인 소자 특성을 평가하고 개선하였다는데 그 의의가 있다. 제 1저자인 나준홍 박사는 “이번 연구결과를 통해 그동안 논란이 되어왔던 흑린 소재의 트랜지스터가 안정적으로 구동된다는 것을 확인할 수 있었다”며, “나아가서 이번 연구는 흑린 내에서의 전하 이동 메커니즘을 이해하는데도 큰 도움이 될 것”이라고 밝혔다. 본 연구는 한국과학기술연구원(KIST, 원장 이병권) 계면제어연구센터 최원국 박사, 송용원 박사 연구팀에서 진행된 연구로, 무기물 보호층을 적용하여 수 나노미터(nanometer) 두께의 흑린을 대기 중에서도 안정적으로 구동할 수 있는 트랜지스터로써 탈바꿈 시켰을 뿐만 아니라, 저주파 잡음 측정을 통하여 흑린 트랜지스터의 동작 원리를 분석하고 성능이 개선된 것을 확인하였다. 이번 연구 성과는 ACS Nano에 “Few-Layer Black Phosphorus Field-Effect Transistors with Reduced Current Fluctuation” (DOI: 10.1021/nn5052376)라는 제목으로 11월 4일(화)에 온라인 게재되었다. 이번 연구는 KIST의 기관고유연구사업 지원으로 수행되었다. ○ 연구진: ■ Dr. 송용원, 책임연구원, 계면제어연구센터, KIST ■ Dr. 최원국, 책임연구원, 계면제어연구센터, KIST ■ Dr. 나준홍, 박사후연구원, 계면제어연구센터, KIST ○ 관련자료 <그림 1> 세 개의 흑린 층을 표현한 모식도 <그림 2> 트랜지스터로 제작된 흑린의 광학 현미경 사진(왼쪽)과 3차원 현미경 사진(오른쪽) <그림 3> 열처리와 산화알루미늄 보호막 증착을 통한 트랜지스터 소자 변수 개선 확인 그래프 <그림 4> 산화알루미늄 보호층 효과로 인한 흑린 트랜지스터의 저주파 잡음 특성 개선 확인 그래프 <그림 5> 광학현미경 사진과 라만 분석을 통해 안정성 검사를 실시한 결과, 2개월 후에도 흑린이 공기 중에서 존재할 수 있다는 것을 보여주는 그래프

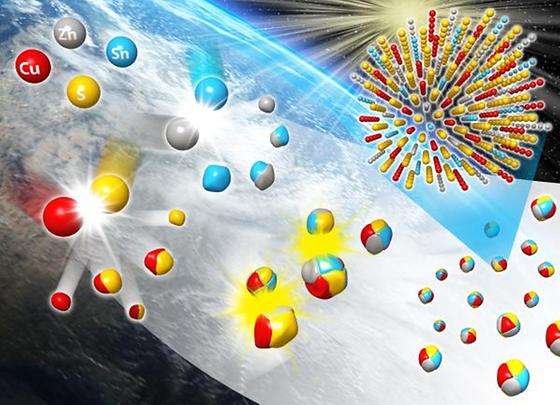

유해 용매 사용없이 친환경 박막태양전지 대량생산 길 열어 - 지구상에 많은 값싸고 친환경적인 원소로 이루어진 박막태양전지 기술 개발 - 유해 화학용매 없이 기계적 반응만으로 태양전지 원료 생산 공정 혁신 유리와 같은 값싼 재료 위에 붙일 수 있는 얇은 태양전지인 박막태양전지는 원가가 저렴하고 다양하게 활용할 수 있어 미래 태양광 기술로 주목받고 있다. 하지만 제작공정이 까다로워 상용화에 걸림돌이 되어왔다. 국내 연구진이 인체에 유해한 화학 용매 없이 원료들을 기계적으로 회전시켜 박막태양전지에 쓰이는 나노결정을 개발했다. 개발한 공정은 기존 유해 화학용매를 사용한 것보다 10시간 이상 시간을 단축할 수 있고 원료로 사용된 원소들 역시 지구상에 많이 존재하는 원소로 이루어져 원료비 절감효과까지 있는 것으로 밝혀졌다. 한국과학기술연구원(KIST, 원장 이병권) 이도권 박사(광전하이브리드연구센터), 조소혜 박사(물질구조제어연구단) 공동 연구팀은 초저가 박막태양전지 제조에 필요한 나노결정(나노분말) 잉크를 유해 화학용매의 사용 없이 지구상에 많이 존재하는 원소만으로 손쉽게 대량으로 제조하는 기술을 개발했다고 밝혔다. 이번 연구 성과는 나노기술 분야의 국제학술지 나노스케일(Nanoscale) 온라인판에 "Solvent-Free Synthesis of Cu2ZnSnS4 Nanocrystals: A Facile, Green, Up-scalable Route for Low Cost Photovoltaic Cells"의 제목으로 9월 게재되었다. 본 연구는 무독성 원료를 사용하여 생산 공정의 혁신을 주도하는 등 연구의 우수성 및 참신함을 인정받아 10월 21일자 표지논문으로 선정되었다. <그림 1> 지금까지 주로 개발된 박막태양전지는 CIGS(구리-인듐-갈륨-셀레늄) 또는 CdTe(카드뮴-테릴륨) 화합물에 기반한 것이다. 이들은 인듐, 갈륨, 테릴륨과 같은 희소 원소 또는 카드뮴과 같은 유해 원소로 이루어진데다 값이 비싸 상용화에 어려움이 있었다. 이들을 대체하기 위해 무독성 범용 원소만으로 구성된 CZTS(구리-아연-주석-황) 박막태양전지에 대한 관심이 전 세계적으로 뜨겁다. 지구상에 풍부한 원소를 사용하므로 원료비 절감은 덤으로 따라온다. 연구진 역시 무독성 원소인 CZTS 전지를 더 친환경적, 효율적으로 만드는 방법에 몰두했다. 이러한 박막태양전지를 만드는 데는 다양한 공정 방법이 있는데 연구팀은 그중 가격경쟁력이 높은 프린팅 방법을 사용했다. 프린팅 방법은 나노분말 원료를 잉크로 만들어서 인쇄하듯 태양전지를 만드는 방법으로 다른 공정에 비해 공정처리에 드는 비용이 저렴한 것이 특징이다. 지금까지 많은 국내외 연구자들이 CZTS 나노결정을 제조하기 위해 화학용액 반응법을 사용했다. 그러나 이는 유해한 화학용매를 사용하므로 제조과정에 주의가 요구되며, 높은 온도로 처리해야 하기 때문에 비용이 높고, 반응 후에 오염물질을 남기는 단점이 있었다. 연구팀은 오염을 피하기 위해 구리, 아연, 주석, 황만을 기계화학적으로 반응시켜 CZTS 나노결정을 합성하는 데 성공하였다. 원료 분말들을 큰 구슬(볼)들과 함께 통에 넣은 후 회전시켜 기계적 에너지를 주면 분말들은 분쇄되면서 에너지를 축적하게 되는데 그런 축적과정을 거쳐 자발적인 화학반응에 이르게 된다. 연구팀은 이때 발생하는 반응열에 의해 급격한 화학반응이 연쇄적으로 일어나는 원리를 이용했다. 이 방법은 고온 공정이 필요 없고 용매의 건조, 나노입자 분리, 유기물 제거 등의 공정 단계를 생략할 수 있어 공정 시간을 10시간 이상 획기적으로 단축시킬 수 있다. 연구진은 개발한 나노결정 잉크를 박막태양전지에 활용한 결과 고효율, 초저가, 프린터블 박막태양전지가 제조 가능함을 보여주었다. KIST 연구팀은 “개발된 박막태양전지 제조 기술은 무독성, 범용 원소들로 이루어진 나노결정 원료를 유해한 화학물질을 사용하지 않고 이차적인 오염물질의 생성 없이 대량 생산가능하다는 점에서 획기적”이라며 “또한, 제조된 나노결정이 대기 중에서 1년 이상 화학적, 구조적으로 안정하다는 것이 확인되어 분말공정을 이용한 박막태양전지의 상용화에 크게 기여할 수 있을 것”이라고 밝혔다. 이번 연구는 KIST의 기관고유연구사업 및 기초기술연구회 NAP(National Agenda Project)사업의 연구비 지원으로 수행되었다. <연구진> 이도권 박사 조소혜 박사 <참고 이미지 자료> 1. Nanoscale지 : 구리, 아연, 주석, 황으로 이루어진 원료 입자가 기계화학적 반응을 통해 CZTS(구리-아연-주석-황) 화합물 나노결정으로 합성되는 과정을 나타냄. <연구내용 요약용 이미지>

닿은 병원균 즉사시키는 은나노복합체 코팅 에어필터 개발 -영국 왕립화학회가 출판하는 세계적 국제학술지에 표지 논문으로 발표 한국과학기술연구원 분자인식연구센터 우경자 박사팀과 연세대학교 기계공학과 황정호 교수팀은 에어필터에 닿는 순간 병원균을 즉사시키는 은나노복합체 코팅 에어필터를 개발해 수퍼박테리아와 같은 내성 병원균까지 제거할 수 있는 길을 열었다. 이번 연구는 미래창조과학부(나노·소재원천기술개발사업)와 KIST(기관고유사업)의 연구개발사업으로 수행되었고, 그 결과는 영국 왕립화학회가 출판하는 세계적 국제학술지인 저널 오브 머티어리얼즈 케미스트리 비(Journal of Materials Chemistry B)의 제 2권 39호 표지(front cover)논문으로 선정되었다.(2014. 9. 17. 온라인게재, 2014. 10. 21. 출판일) 논문명 : Prompt and Synergistic Antibacterial Activity of Silver Nanoparticle-Decorated Silica Hybrid Particles on Air Filtration 기존의 에어필터의 경우 걸러진 병원균이 주변환경 변화에 따라 에어필터에서 오히려 번식을 하는 역효과가 있었다. 이 문제점을 해결하기 위해 은나노 향균 물질 코팅 에어필터가 개발되었지만 그 은나노 입자가 매우 미세해 병원균을 제거하는 데 일정한 시간이 필요한 단점이 있었다. 이번에 연구진이 개발한 향균 코팅제인 은나노복합체는 은의 크기를 30나노미터로 키우고 복합구조로 만들어서 살균효과가 즉시 나타나게 했다. 구체적으로 은나노복합체는 지압용 공과 같은 모양으로, 마이크론 크기의 구형 실리카 표면에 많은 기둥을 세우고, 기둥 끝에 1~2 나노미터 크기의 은 시드(seed)를 고르게 부착한 후, 시드와 기둥을 함께 감싸도록 은 성분을 도포함으로써 30나노미터 크기의 은 나노입자들이 견고하게 고정된 3차원 복합소재를 완성한 것이다. 이후 이 은나노복합체를 확산건조기를 이용하여 에어필터위에 코팅하였고, 코팅된 은나노복합체가 에어 필터위에 매우 강하게 부착되어 코팅제로서 실용화하기에 안정된 구조인 것으로 확인할 수 있었다. 에어필터위에 코팅된 은나노복합체는 초속 2미터 이상의(에어컨의 강풍은 초속 1.5~2미터, 공기청정기의 강풍은 초속 1 미터) 강풍에도 전혀 입자가 떨어져 나가는 일이 없도록 했다.(실험에서는 초속 2미터 이상의 강풍을 보내서 은나노복합체가 떨어지지 않는 것을 확인하였다.) 연구진은 은나노복합체가 코팅된 향균 에어필터의 효과를 입증하기 위해 바람에 날려 필터에 걸러진 대장균과 포도상구균의 은나노복합체와의 반응을 전자현미경으로 관찰하였다. 이를 통해 은나노복합체 상의 은나노입자들이 마치 이빨처럼 박테리아를 물어뜯는 현상을 발견하고, 은나노복합체에 닿는 순간 박테리아들이 즉사하는 것을 확인할 수 있었다. 연구팀은 “이번 연구 성과는 은나노입자의 항균능에 관한 논란을 잠재우는 결정적 단초가 되었으며, 은나노복합체가 병원균에 닿는 순간 즉사시키므로 수퍼박테리아처럼 내성을 갖는 병원균까지도 효과적으로 제거할 수 있게 되어 국민의 건강 및 삶의 질 향상의 토대를 마련했다”고 평가했다. <연구진> 우경자 박사 <연세대학교 기계공학과 황정호 교수> <용어설명> 저널 오브 머티어리얼지 케미스트리 비(Journal of Materials Chemistry B) -영국 왕립화학회 (Royal Society of Chemistry)에서 출판하는 생물 및 의약과 관련이 있는 재료화학 분야 국제학술지(피인용지수: 6.626, 2013년). <그림1>논문 권 호의 표지: 중앙의 에어필터 위에 은나노복합체(황색)가 코팅되어 있으며 좌측의 오염된 공기가 항균에어필터에 걸러지고 깨끗한 공기가 우측으로 공급됨. 항균에어필터에 걸러진 박테리아는 은나노복합체에 닿는 순간 마치 물어뜯긴 것처럼 활성을 잃고 사멸하는 것으로 확인되었음 <그림 2>은나노복합체의 합성 과정을 보여주는 모식도: (a)는 실리카 구를 표면개질하여 표면에 양전하를 갖게 함으로써 음전하를 갖는 은나노씨드를 배열하는 과정 (b)는 배열된 은나노씨드들 중 큰 것들을 솎아내고 여유 공간을 만드는 과정 (c)는 남아있는 은나노씨드를 은나노입자로 성장시켜 은나노복합체를 만드는 과정 <그림 3>은나노복합체의 항균 작용을 보여주는 SEM 이미지: (a, b)는 에어필터에 코팅된 은나노복합체가 박테리아를 포획, 사멸시키는 모습 (c, d)는 은나노복합체와 박테리아를 섞은 용액을 왼쪽부터 차례로 0, 10, 30 분간 배양한 후의 모습 (a, c)는 대장균 (b, d)는 포도상구균이 은나노복합체와 반응하는 모양을 나타내며 2종의 병원균 모두 닿는 즉시 사멸됨

콘택트렌즈형 지속/자가 구동 헬스 모니터링 플랫폼 기술 개발 국내 연구진이 콘택트렌즈에 삽입되어 눈물을 안정적으로 수집, 분석함으로써 당뇨 여부 및 진행정도를 판단할 수 있는 센서를 개발, 앞으로 콘택트렌즈를 착용하는 것만으로 당뇨를 지속적으로 모니터링하여 보다 간편하고 정확한 진단 및 관리가 가능 할 것으로 전망된다. 대표적인 IT기업인 구글은 올 1월에 무선 칩과 센서를 탑재한 의료용 스마트 콘택트렌즈를 개발하고 있다고 발표했다. 구글은 소프트 콘택트렌즈용 소재로 제작된 두 장의 막 사이에 미세한 크기의 무선 칩과 혈당치 측정 센서, 안테나 및 LED 라이트를 장착한 스마트 콘택트렌즈 프로토 타입을 함께 공개했는데, 이 렌즈를 당뇨병 환자가 착용함으로써 눈물 성분에서 혈당의 변화를 측정할 수 있다는 것이다. 그러나 이와 같은 스마트 콘택트렌즈가 제 기능을 발휘하기 위해서는 눈물 속에 포함된 미량의 글루코스 농도를 빠르고 정확하며 변별력 있게 측정하는 기술과, 눈물을 안정적으로 공급하는 기술이 필수적이다. 한국과학기술연구원(KIST, 원장 이병권) 계면제어연구센터 송용원 박사 연구팀은 눈물 속에 포함된 미량의 글루코스를 유연한 플랫폼에서 측정이 가능 하도록 새롭게 구성된 센서를 개발했을 뿐만 아니라, 이 센서에 대한 초저전력 구동이 가능한 미세 모듈 및 눈물을 안정적으로 공급해줄 수 있는 미소유체 제어 시스템의 개발에 성공했다고 밝혔다. 이러한 이유로, 구글의 의료용 스마트 콘택트렌즈보다 한 단계 더 진화된 기술로 평가 되고 있다. KIST 송용원 박사는 "안과, 내분비내과 전문가들과 지속적인 연계 연구를 통하여, 눈에 사용할 수 있을 뿐만 아니라 실질적으로 당뇨 환자들에게 도움이 될 수 있는 기술을 개발하는데 주력해 왔다"며, “실험을 위해 제조된 글루코스 용액이 아닌, 실제 눈물 속에 포함된 미량의 글루코스를 다른 성분과 차별화하여 지속적으로 검출해 내는 것이 관건”이라고 강조 했다. 또한 “개발 된 콘택트렌즈는 다양한 바이오 대상체의 검출을 위한 플랫폼으로 진화할 예정이며, 합병증 진단, 신약개발, 정보통신 기술 연계 등으로 응용 분야를 확장 할 계획”이라고 밝혔다. 공동 연구자인 강동경희대학교병원의 강자헌 교수는, “눈물은 매일 일정량이 지속적으로 생성되기 때문에 눈물을 통한 당뇨 여부 판단은 그 어떤 방법보다 간편하고, 정확한 방법이 될 것”이라며, “각 분야 전문가들이 머리를 맞대고 연구한 만큼 성과도 만족스럽다”고 전했다. KIST의 미래융합기술연구본부를 기반으로 하는 해당 연구팀은, 센서, 재료, 시스템 등 다양한 분야의 전문가들이 참여한 BT/NT/ET/IT 융합 연구팀으로 2011년부터 스마트 콘택트렌즈 개발을 위한 기술을 연구해오고 있으며, 조만간 상용화 가능한 기술을 완성할 것으로 전망 했다. 연구팀은 현재 센서 시스템 및 미소유체 제어 기술과 별개로 스마트 콘택트렌즈에 적용할 수 있는 통신 장치, 에너지 저장 장치 및 에너지 생성 장치에 대한 기술도 함께 개발하고 있고, 일정 부분 기술적 성과를 거둔 것으로 알려지고 있으며, 최근 한국 지식재산전략원과 함께 이 분야에 대한 IP전략을 점검하기도 했다. ○ 연구진 Dr. 송용원, 책임연구원, 계면제어연구센터, KIST Dr. 최지원, 책임연구원, 전자재료연구센터, KIST Dr. 김진석, 책임연구원, 바이오닉스연구단, KIST Dr, 이현정, 선임연구원, 스핀융합연구센터, KIST Dr. 이지연, 선임연구원, 화학키노믹스연구센터, KIST Prof. 강자헌, 안과교수, 강동경희대학교병원 Prof. 정인경, 내과교수, 강동경희대학교병원 Prof. 김병섭, 전기전자공학과, 포항공과대학교 ○ 그림자료 <그림1> 개발된 콘택트렌즈형 지속/자가 구동 당뇨센서 개념도 ○ 특허정보 [KIST K06845] ‘비침습형 건강지표 모니터링 시스템 및 이용 방법’, 국내 특허 출원 번호 10-2014-0006857 (2014년 1월 20일).

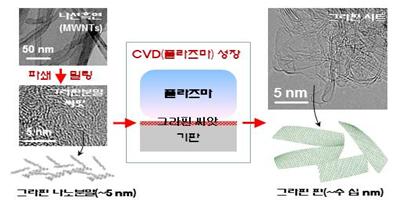

순수 그라핀 제조, 분석에서 씨앗 성장법까지, 그라핀 연구의 새로운 가능성을 제시하다 - 대면적 그라핀 제작을 위한 그라핀 씨앗(seed) 성장법의 가능성 확인 - X-ray 분석기법 개발로 획기적 그라핀 분석기술 개발 탄소원자가 육각형 모양을 이루는 2차원 물질인 그라핀(Graphene)은 탁월한 전자소자 특성으로 차세대 소재로 주목받고 있으나 두께 0.4 나노미터인 순수 그라핀 제조에는 어려움이 있었다. 국제 연구팀이 5 나노미터(nm) 크기의 나노분말 및 수 십 크기의 시트형 순수 그라핀을 제조할 수 있는 방법을 개발했다. 또한 연구팀은 제조된 순수 그라핀을 투과전자현미경뿐만 아니라 사용이 용이한 X-ray로 증명함으로써 그라핀 분석에 획기적인 방법을 제시했다. 한국과학기술연구원(KIST, 원장 이병권) 계면제어연구센터 이재갑 박사팀은 기계적 방법으로 나노분말 형태의 순수 그라핀을 대량으로 제조하고 이를 씨앗(Seed)으로 이용해 시트형으로 크게 성장시킬 수 있는 기술을 개발하였다. 관련 연구는 Nature 자매지인 Scientific Reports에‘The seeded growth of graphene’라는 제목으로 7월 14일 게재되었으며, 국내외 특허등록(미국등록 3, 한국등록 2) 및 출원(2건)하였다. 연구팀은 2013년 응용물리분야 권위지인‘Applied Physics Letters’지에 다중벽탄소나노튜브(MWNT)가 튜브 구조가 아니라 튜브로 보이는 나선형 흑연 구조체임을 발표한 바 있다.* 연구팀은 이러한 연구의 연장선에서 다중벽탄소나노튜브를 기계적으로 파쇄하였고, 그 결과 5 나노미터(nm) 크기의 그라핀 분말을 대량으로 제조할 수 있었다(그림 1 참고). 이것은 꼬아만든 지푸라기 줄을 짧게 자를 경우 이의 구성재료인 지푸라기(그라핀에 대응)으로 분해되는 원리와 같다. * Structure of multi-wall carbon nanotubes: AA' graphene helices, Vol. 102, No. 16, 161911-1~5 (2013, 04) 연구팀은 제조된 그라핀 나노분말을 X-ray장치로 분석하였다. 그 결과 그라핀으로 분해 전(MWNT, 즉 나선 흑연)과, 분해 후(그라핀 나노분말) 그리고 그라핀 나노분말의 액상처리 후 각 단계에서 특이한 패턴을 보였다(그림 2 참고). 연구팀은 이 “특이한 X-ray 패턴”이 순수 그라핀의 검증방법이 될 수 있음을 알았다. 그라핀을 전자소자 등으로 사용하기 위해서는 큰 면적을 가진 그라핀 제작이 필요하다. 연구팀은 5 나노미터 크기의 그라핀 분말을 씨앗(seed)으로 사용하고 기상화학 플라즈마증착(CVD)*장치를 이용하여 수십 나노미터 크기의 시트형 그라핀으로 성장시킬 수 있음을 보였다. 제조된 시료의 투과전자현미경분석에서 평면으로 보이는 그라핀 시트의 끝단이 한 원자층임을 확인할 수 있는 “가장자리(edge) 조직”이 나타남을 확인하였다. 연구팀은 이 투과전자현미경의 가장자리 조직과 위에서 설명한 특이한 X-ray 패턴을 순수 그라핀 존재의 직접적인 증거임을 제시하였다. 특히, X-ray 분석법은 투과전자현미경 분석과 비교할 때 매우 간단하므로 비용과 시간을 크게 줄일 수 있어 순수한 분말상 그라핀 연구에 활기를 불어 넣을 것이다. * 플라즈마증착 방식: 일정의 진공용기에 가스를 넣고 전기에너지를 가하면 중성의 가스가 전자와 이온으로 분리되어 플라즈마가 발생된다. 플라즈마는 기체의 높은 에너지 상태이기 때문에 이 증착 방식은 물질성장에 필요한 활성종 또는 이온을 효과적으로 형성시켜 반응 속도를 증가시킬 수 있다. 한편, 연구팀은 씨앗 성장실험에서 일부의 그라핀 시트가 서로 붙어 적층 그라핀(흑연)으로 변화함을 관찰하였다. 이 결과는 순수 그라핀을 수십 나노미터 이상의 크기로 제조하는데 어려움이 있고, 향후 이를 극복하는 것이 다음 과제임을 보여주는 것이다. 또한, 나노분말형 및 시트형 그라핀의 양자점, 유연전극 등의 응용연구가 수행될 것이다. 관련 연구는 KIST 이재갑 박사가 주도하고 한국표준과학연구원 김용일 박사, 한국기초과학지원연구원 김진규 박사, 영남대학교 민봉기 박사, KIST 이경일 박사, 박예슬 씨 및 영국의 Heriot-Watt대학교 John Phillip 교수가 참여하였다. ○ 연구진 KIST 이재갑 박사 ○ 관련자료 <특허/등록> o (미국)불규칙 흑연 및 나노리본상 그라핀을 이용한 그 제조 방법, 8586000 (2013.11.19). o (미국)그라핀분말의 정제방법, 8672246(2013.12.20) o (미국)그라핀리본의 제조방법, 8597607(2013.12.03) o (한국)그라핀제어 나노흑연의 제조방법, 1312104(2013.09.13) o (한국)구조제어된 그라핀리본의 제조방법,1096518(2011.12.14) <특허/출원> o (미국)그라핀탄소섬유 조성물 및 탄소섬유의 제조방법, 13/939349 (2013.07.11) o (한국)그라핀 시드를 이용한 탄소시트제조방법 및 이에 의해 제조된 탄소 시트, 10-2014-0076000 (2014.6.20.) ○ 그림자료 <그림 1> 나선형의 다중벽탄소나노튜브(MWNT)를 파쇄하여 나노크기의 그라핀 분말을 제조한 후 이를 플라즈마 CVD 장치에서 그라핀 시트로 성장시키는 과정을 보여주는 모식도 <그림 2> X-ray 패턴 및 모식도. (a, a’) 다중벽탄소나노튜브 (MWNT) , (b, b’) MWNT를 파쇄하여 제조한 그라핀 나노분말, (c, c’) 알콜에서 정제된 후의 그라핀 나노분말. 정제된 그라핀 나노분말의 X-ray 패턴에서 (002) 픽은 면간거리가 AB 적층의 3.35 Å, AA’ 적층의 3.44 Å, AA 적층의 3.53 Å의 대략적인 평균값인 3.48 Å에서 나타났는데, 이것은 분말상 순수 그라핀의 증거가 될 수 있다.

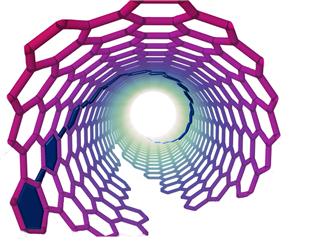

꿈의 소재 탄소나노튜브, 나선형 구조임을 밝히다 - KIST, 고분해능 현미경, 에너지 계산 등 과학적 분석으로 단일벽 탄소나노튜브 나선형 구조임을 밝혀 - 기존 탄소나노튜브 성질 및 한계 설명 차세대 신소재로 기대되는 탄소나노튜브(Carbon Nanotube, CNT)는 탄소원자가 육각형 모양을 이루는 그라핀(Graphene)의 원통구조로 알려져 있다. 전기전도도 및 강도 등 물성이 다른 소재보다 뛰어나 탄소나노튜브는 1991년 발견된 이후 관련 연구가 활발히 진행되어 왔고 복합재료 및 투명전극분야 등의 산업에서 응용이 기대되고 있다. 국제 공동 연구팀이 나노튜브의 구조가 기존에 알려진 그라핀 원통 구조가 아닌 그라핀 리본이 나선형으로 휘감아진 구조임을 밝혔다. 연구팀은 탄소나노튜브가 물리·기계적 성질을 재현하지 못하고, 전기적 성질을 제어하지 못하는 현상도 이러한 나선형 구조 때문인 것으로 설명했다. 한국과학기술연구원(원장 이병권, KIST) 계면제어연구센터 이재갑 박사와 국제 연구팀은 단일벽탄소나노튜브(Single-Wall Carbon Nanotube, SWNT) 구조를 나노크기의 그라핀 리본(Graphene Ribbon)이 나선형으로 성장한 그라핀 나선체(Graphene Helix)임을 밝혔다. 관련 연구는 국제 학술지 Small지 온라인판에 ‘Structure of Single-Wall Carbon Nanotubes : A Graphene Helix’라는 제목으로 5월 16일 게재되었다. 연구팀은 SWNT가 지그재그(Zigzag)구조를 갖는 그라핀 나노리본이 나선형으로 성장한 그라핀 나선체임을 밝혔다(그림 1). 이 경우, 외관상 전체 모양은 원통형 튜브처럼 보일지라도 지그재그 그라핀이 나선형으로 자란 것이기에 튜브 벽에 길이를 따라 전체를 관통하는 나선형 틈(Dislocation)이 존재한다(그림 2). 연구팀은 고분해능전자현미경 및 원자현미경으로 나선형 틈에 의해 형성된 “마디(Nodal)조직”을 확인했다(그림 3). 이 구조에서 SWNT의 물성은 지그재그 그라핀 리본으로 해석되어야 한다. 지그재그 그라핀은 도체성질을 보이므로 SWNT는 도체의 특성을 보여야 한다. 도체성과 함께 보고된 SWNT의 반도체성은 마디조직을 갖는 나선구조 때문에 생긴 결함 및 격자변형이 전자의 이동을 왜곡시켰기 때문으로 해석된다. 이 나선형 구조에서는 하나의 튜브 내에서도 원자단위 조직이 위치에 따라 다를 수 있으므로 SWNT의 전기적 특성을 제어하는 것은 사실상 불가능하다. 이는 지난 20여 년간 지속되어 온 연구에도 불구하고 SWNT가 전자 소자로서 응용될 수 없었음을 설명해 준다. 한편 SWNT의 구조를 해석하기 위해 연구팀은 형성에너지에 주목했다. 기존 원통형 성장과 나선형 성장의 변형에너지(Strain Energy)를 계산한 결과 나선형 구조 성장의 변형에너지가 1/4배 이하로 작았다. 이는 원통형 성장보다 나선형 성장이 우선됨을 보여주는데 SWNT도 일반 결정성장의 기본원리(에너지가 작은 방향으로 성장)에 따라 생성됨을 보여주는 것이기도 하다. 연구팀은 SWNT의 나선형 성장을 담쟁이덩굴이 나선형으로 감아 돌며 성장하는 것과 동일한 원리로 설명하였다. 관련 연구는 KIST 이재갑 박사가 주도하고 한국기초과학지원연구원 김진규 박사, 영남대학교 민봉기 박사, KIST 이경일 박사, 한국표준과학연구원 김용일 박사, 한국탄소융합연구원 안계혁 박사 및 영국의 Heriot-Watt대학교 John Phillip 교수가 참여하여 진행되었다. 본 연구그룹은 다중벽탄소나노튜브(MWNT)도 튜브가 아니라 AA’ 적층 그라핀이 나선형으로 자란 흑연나선체임을 Applied Physic Letters(J.-K. Lee et al., Structure of multi-wall carbon nanotubes: AA’ stacked graphene helices, Appl. Phys. Lett. 2013, 102, 161911)에 발표한 바 있다. ○ 연구진 ○ 그림설명 <그림 1> 밝혀진 SWNT의 성장기구 <그림 2> 연구팀이 밝힌 나선형 구조 모형 : 튜브모양으로 보이는 그라핀 나선체 <그림 3> 그라핀의 구조를 전자현미경으로 분석한 사진-균열을 볼 수 있다.
